La tenuta stagna di uno yacht è la capacità dell’involucro scafo-coperta di impedire l’ingresso dell’acqua sotto le pressioni, i moti e gli impatti incontrati in navigazione: è una proprietà del sistema, non del singolo componente. L’acqua entra per tre vie — le aperture di coperta, i passaggi attraverso lo scafo e le linee di drenaggio che dovrebbero portarla via — e quasi mai attraverso il materiale pieno. Cede la giunzione: il punto in cui due geometrie, due metallurgie o due materiali devono comportarsi come uno solo. Questo articolo mappa il dominio e rimanda agli approfondimenti.
In breve
- La tenuta stagna di uno yacht è una proprietà di sistema: la barca vale quanto la più debole fra le sue aperture, i suoi passascafi e i suoi scarichi.
- L’acqua entra in tre modi: da un’apertura che doveva restare chiusa, da un passaggio che doveva essere sigillato, o risalendo uno scarico.
- La tenuta cede quasi sempre in una giunzione — saldatura, filetto, flangia, guarnizione — non nel materiale pieno.
- La corrosione interstiziale domina nei punti di tenuta: l’AISI 316 mantiene il film passivo solo con ossigeno, che un interstizio stagnante e clorurato gli nega.
- Tenuta statica e tenuta dinamica sono problemi distinti: la prima dipende dal contatto della guarnizione, la seconda dalla rigidezza del telaio.
- Il drenaggio fa parte della tenuta: un ombrinale ostruito carica ogni apertura circostante.
- La ISO 12216 fissa i requisiti di resistenza e tenuta all’acqua delle aperture, e va citata in capitolato per nome.
Le tre vie d’ingresso dell’acqua
Ogni percorso di infiltrazione appartiene a una di tre famiglie, e ciascuna cede in modo diverso.
Le aperture di coperta — boccaporti, tambucci, portelli a filo ponte, oblò — sono progettate per aprirsi: la tenuta dipende da una chiusura e da un elastomero compresso, entrambi materiali di consumo.
I passaggi attraverso lo scafo — passascafi, prese a mare, scarichi, sonde — non lo sono: la tenuta dipende dalla continuità della giunzione con il fasciame e dall’accoppiamento con la valvola di bordo.
Le linee di drenaggio — ombrinali, scarichi del pozzetto, drenaggi del gavone catena — esistono per muovere acqua, ed è per questo che sono le più trascurate: uno scarico che cede fa entrare acqua che la barca aveva già raccolto.
| Famiglia | Componente tipico | Variabile che governa la tenuta | Segnale precoce |
|---|---|---|---|
| Aperture di coperta | Boccaporto, tambuccio, portello a filo ponte | Compressione continua della guarnizione; rigidezza del telaio | Impronta discontinua; chiusura dura |
| Passaggi a scafo | Passascafo, presa a mare, sonda | Continuità della giunzione; accoppiamento con la valvola | Depositi salini sulla flangia |
| Linee di drenaggio | Ombrinale, tubo di scarico, terminale | Sezione di deflusso; quota sul galleggiamento | Ristagno in coperta dopo la pioggia |
Tenuta statica, tenuta dinamica e pressione idrostatica
La tenuta statica è acqua ferma a battente basso: pioggia su un boccaporto chiuso, il pozzetto pieno prima che si svuoti, condensa in un gavone. Dipende dal contatto continuo fra guarnizione e battuta.
La tenuta dinamica è acqua in movimento: un’ondata imbarcata a prua, spruzzi alla velocità di crociera, un colpo d’acqua sulla tuga. Il carico è impulsivo e la variabile dominante diventa la rigidezza strutturale, perché un telaio che flette sotto impatto apre una luce momentanea più in fretta di quanto una guarnizione possa seguirla.
Sotto la linea di galleggiamento si aggiunge il battente idrostatico permanente. La pressione cresce con la profondità di installazione e con la pressione dinamica dell’abbrivio, perciò più il pezzo è profondo meno la giunzione può affidarsi a un sigillante. La quota di installazione è un dato di progetto, non un dettaglio di montaggio.
Perché la tenuta cede dal punto di giunzione
Il materiale pieno è omogeneo, una giunzione no. Ogni operazione di unione introduce almeno una di tre discontinuità.
Discontinuità metallurgica
La saldatura genera una zona termicamente alterata. Negli acciai austenitici la permanenza nell’intervallo di sensibilizzazione favorisce la precipitazione di carburi di cromo a bordo grano, impoverendo il cromo da cui dipende il film passivo: i gradi a basso tenore di carbonio come l’AISI 316L esistono per limitare l’effetto. Le saldature portano inoltre tensioni residue, e una trazione residua in ambiente clorurato è una precondizione della corrosione sotto sforzo.
Discontinuità geometrica
Filetti, facce di flangia, rondelle e linee di guarnizione creano interstizi. In un interstizio pieno di acqua di mare l’ossigeno si consuma più in fretta di quanto si rinnovi, i cloruri si concentrano e il pH scende: il film passivo non si rigenera e comincia la corrosione interstiziale, che attacca i punti in cui si voleva tenere.
Discontinuità di materiale
Due metalli diversi in contatto elettrico e immersi nello stesso elettrolita formano una coppia galvanica, e il meno nobile si corrode: un pezzo in inox imbullonato su alluminio 5083 senza isolamento, con l’alluminio in posizione anodica.
La risposta progettuale è ridurre il numero di giunzioni, non sigillarle meglio. Aegis, il passascafo ricavato da blocco unico senza saldature, applica questo principio: niente cordone, niente zona termicamente alterata, niente fuga alla radice.
Ombrinali e drenaggio: far uscire l’acqua prima che cerchi una via d’ingresso
L’acqua ferma è la condizione di carico con cui si misura ogni apertura: una coperta che drena in fretta riduce il battente su ogni boccaporto, mastra e giunzione intorno.
Il dimensionamento dipende dall’area di raccolta che confluisce allo scarico, dal battente ammesso, dal numero di scarichi, dalla lunghezza e dalle curve del percorso, e dall’assetto: uno scarico emerso in acqua ferma può risultare immerso sotto sbandamento. La ISO 11812 tratta i pozzetti stagni e a svuotamento rapido.
La geometria della sezione segue la struttura da attraversare. Nesea, l’ombrinale tondo, è la soluzione quando non ci sono vincoli di ingombro; la sezione ovale esiste perché una falchetta o un trincarino offre spesso spessore limitato in una sola direzione, e mantiene area di deflusso dove una sezione circolare equivalente non entrerebbe.
Due decisioni di instradamento pesano più delle altre. La prima è eliminare i tubi in gomma dalle linee di scarico: la gomma indurisce, si abrade e prende deformazione permanente sulle curve, e le fascette perdono serraggio. La seconda è la quota del terminale, perché uno scarico prossimo o inferiore alla linea d’acqua può innescare un sifone verso l’interno. La prevenzione delle ostruzioni — raccordi dolci, raggi generosi, nessun salto di sezione — si risolve al disegno.
Passascafi e valvole di bordo
Un passascafo è metà di un insieme, e va progettato con la valvola e lo scafo che attraversa. Filettatura e flangia devono corrispondere a quelle della valvola: un filetto che ingaggia su profondità parziale è insieme una via di perdita e un ammanco di resistenza. La ISO 9093 è la norma di riferimento per prese a mare e passascafi da diporto.
Su scafo metallico il pezzo viene saldato al fasciame: il passaggio diventa una giunzione saldata su una lamiera strutturale, con le verifiche che ne conseguono e con l’isolamento necessario se le leghe non coincidono. Su scafo in vetroresina il laminato è comprimibile e soggetto a scorrimento viscoso: la tenuta si forma fra flangia, letto di sigillante e gelcoat, con una piastra di ripartizione. Un serraggio eccessivo schiaccia il laminato e fa decadere il precarico, ed è per questo che il carico di serraggio è un valore prescritto.

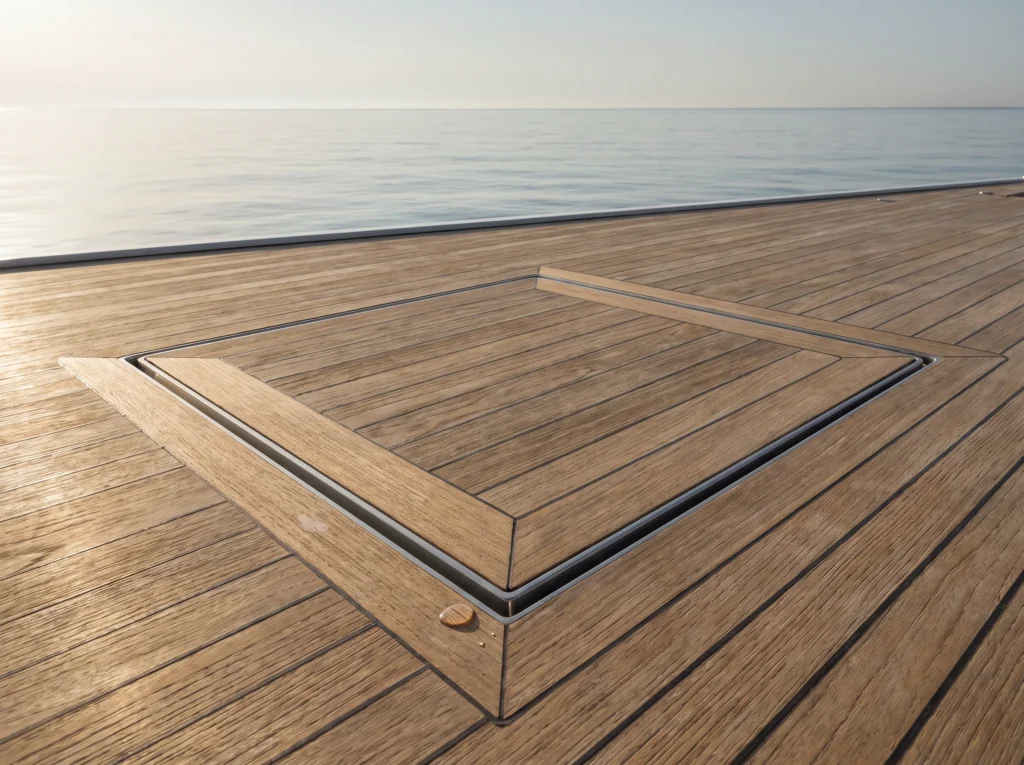

Boccaporti, tambucci e portelli a filo ponte
Specificare ovunque il grado di tenuta più alto significa pagare peso e complicazione che la zona non chiede. Le domande utili sono due: a che cosa l’apertura è esposta, e che cosa ci deve passare.
Il dimensionamento segue l’uso reale, non il catalogo: un tambuccio si dimensiona sull’oggetto più grande che dovrà passarci in esercizio, perché un’apertura sottodimensionata verrà allargata al primo refit, a struttura già costruita.
Il drenaggio perimetrale è la seconda linea di difesa: un canale che raccoglie ciò che supera la guarnizione primaria e lo convoglia fuori bordo trasforma una perdita in un fastidio invece che in un allagamento. È ciò che rende praticabili le installazioni a filo. Eirion, il portello e gradino a filo ponte, ottiene una superficie calpestabile continua senza battuta visibile, trasferendo l’onere della tenuta su un canale di scarico progettato.
Guarnizioni, serraggio e deformazione permanente
Una guarnizione tiene perché lavora in campo elastico. Comprimerla poco dà contatto discontinuo; comprimerla troppo dà deformazione permanente, dopo la quale non recupera più alla riapertura. I progetti corretti prevedono un arresto meccanico che fissa geometricamente la compressione, così la tenuta non dipende dalla forza applicata sulla maniglia.
Anche i dispositivi di bloccaggio sono dimensionamento: una chiusura centrale unica su un’apertura lunga carica la guarnizione in un punto e lascia liberi gli angoli, perciò si dispongono seguendo la deformata del telaio. Il materiale segue invece la chimica a cui la guarnizione sarà esposta.
| Materiale | Resiste bene a | Limite noto | Impiego tipico |
|---|---|---|---|
| EPDM | Acqua, vapore, ozono, UV | Incompatibile con oli minerali e carburanti | Aperture esposte alle intemperie |
| NBR (nitrile) | Oli minerali, grassi, carburanti | Invecchia sotto UV e ozono | Accessi in locale macchine |
| Silicone | Ampio campo di temperatura, UV | Resistenza allo strappo bassa | Tenute poco sollecitate |
| Fluoroelastomero | Carburanti, solventi, alte temperature | Costo; rigidità a freddo | Esposizione chimica specifica |
Sigillanti e adesivi strutturali non sono intercambiabili: il primo esclude l’acqua ma non porta carico, il secondo si sceglie per modulo e adesione ai substrati.
Come si verifica la tenuta stagna di uno yacht in cantiere
La verifica si fa in cantiere, sull’imbarcazione assemblata, e costa una frazione di quanto costa scoprire lo stesso difetto in acqua. La sequenza consueta è la verifica dell’impronta, che accerta la continuità del contatto guarnizione-battuta sul perimetro; la prova a getto d’acqua sull’apertura chiusa, dal lato esposto; e, dove possibile, l’allagamento o la prova in pressione del locale. Gli enti di classifica — RINA, Lloyd’s Register, ABS, DNV — pubblicano ciascuno il proprio schema di visita.
Un capitolato che protegge il cantiere indica, per ogni apertura e passaggio: la lega e il certificato di materiale, dove la EN 10204 3.1 è il riferimento consueto; la strategia di giunzione, dichiarata come dal pieno, saldata o assemblata; geometria e finitura della battuta; il materiale della guarnizione e il limite alla sua compressione; il carico di serraggio; l’isolamento fra leghe diverse; percorso e sezione di drenaggio; metodo di prova e criterio di accettazione. La ISO 12216 copre i requisiti delle aperture, e la direttiva 2013/53/UE è il quadro europeo della conformità delle unità da diporto.
Questo è il vocabolario dei cantieri di Viareggio e della filiera nautica fra La Spezia e la Versilia, dove questa componentistica viene lavorata e rifinita a mano.
Domande frequenti
Che cosa si intende per tenuta stagna su uno yacht?
È la capacità dell’involucro scafo-coperta di impedire l’ingresso dell’acqua sotto il battente idrostatico, gli impatti e i moti incontrati in esercizio. Si valuta come sistema: una sola apertura o un solo scarico difettoso vanifica il resto.
Da dove entra l’acqua in una barca?
Dalle aperture di coperta come boccaporti e oblò, dai passaggi a scafo come passascafi e prese a mare, e dalle linee di drenaggio che rigurgitano o innescano un sifone. La perdita comincia quasi sempre da una giunzione.
Come si dimensiona un ombrinale di coperta?
Dipende dall’area di coperta che confluisce allo scarico, dal battente che si accetta di avere, dal numero di scarichi, dalla lunghezza e dalle curve del percorso, e dall’assetto della barca. Non esiste un diametro corretto in assoluto.
Meglio un passascafo ricavato dal pieno o saldato?
Un passascafo ricavato da blocco unico non ha zona termicamente alterata, né fuga alla radice, né tensioni residue: elimina tre punti di innesco fra i più comuni. Un pezzo saldato aggiunge una discontinuità da verificare e riparabile solo in opera.
Che cos’è la corrosione interstiziale e perché colpisce i punti di tenuta?
È la corrosione che si innesca in un interstizio stretto dove l’acqua ristagna, l’ossigeno si esaurisce, i cloruri si concentrano e il pH scende, così che il film passivo dell’AISI 316 non si rigenera. I punti di tenuta ne sono pieni per costruzione.
Perché togliere i tubi in gomma dalle linee di scarico?
La gomma indurisce con l’invecchiamento e i raggi UV, si abrade nei passaggi di struttura e prende deformazione permanente sulle curve, mentre le fascette perdono precarico. Una linea rigida continua elimina entrambi come elementi di guasto.
Che cosa prescrive la ISO 12216?
Stabilisce i requisiti di resistenza e tenuta all’acqua per finestre, oblò, boccaporti e porte delle unità da diporto, legando la prestazione richiesta alla zona in cui l’apertura è installata. Citarla per nome fissa prova e criterio di accettazione.
Come si specifica la tenuta in un capitolato?
Indicando per ogni apertura e passaggio la lega e il certificato di materiale, la strategia di giunzione, la geometria della battuta, il materiale della guarnizione e il limite alla sua compressione, il carico di serraggio, l’isolamento fra leghe diverse, il percorso di drenaggio. Va aggiunto il metodo di prova: senza criterio di accettazione la prescrizione non è verificabile.
